对纤仪（ZT22AC0063）是精密型高性能光纤资源整治系统，由数据主机、探测器、振动发生器按 1：72：N 模式组成，支持多套设备灵活搭配，可实现超 500 个探测器同时在线快速寻纤；其中振动发生器为同型号，适配 1310nm~1577nm 光纤光信号变化。该设备主机采用模块化设计，主控系统与电源可拆分为两个模块使用；信号发生器能在不中断通信的情况下，给被夹持光纤输出不影响通信内容的低频信号；识别仪夹持待测光纤时可自动识别测试信号并蜂鸣提示，还能准确识别 270Hz、1KHz、2KHz 调制信号，同时实现光纤线路识别、光纤信号检测、光功率读取及业务方向判断功能。此系统专为机房等复杂跳纤环境设计，可在不中断通信的情况下解决寻纤难题，支持六线同时线序匹配，能显著提升运维人员寻纤的准确性与效率。

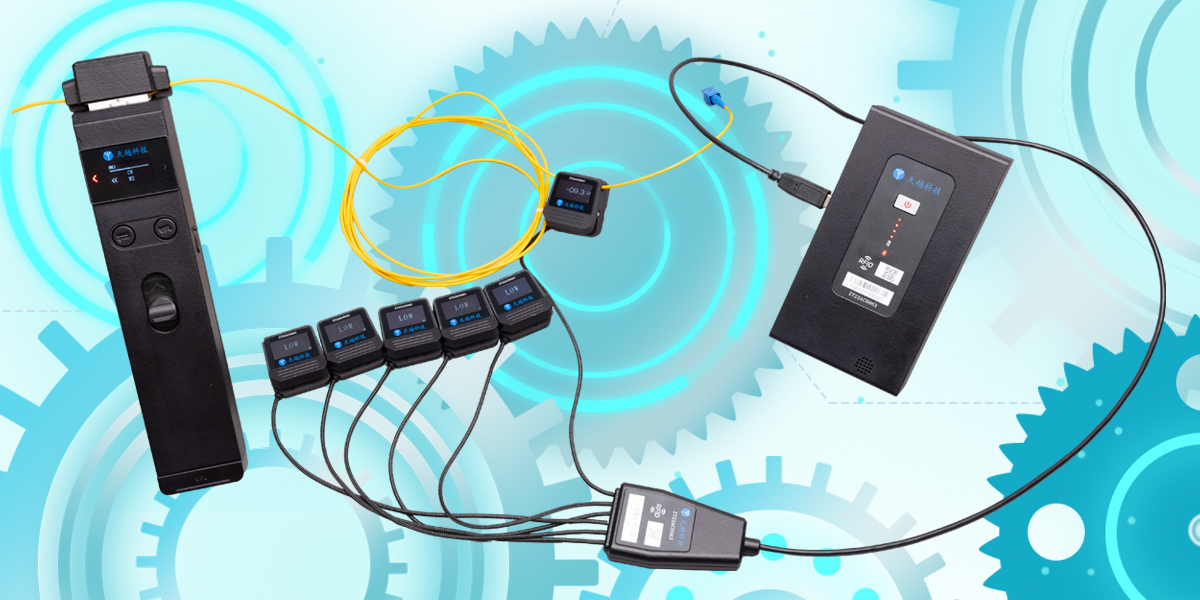

ZT22AC0063对纤仪套件包括：震动发生器、数据主机、探测器

发生器

信号发生功能

适配光纤 2mm/3mm单模跳线G652和G655光纤
适用波长 1300~1600nm
功率范围 +10~-25dBm@1550nm 指光纤内光功率数值
推进时间 ≤5s 从按下扳机到开始震动的最大时间，即推到底的时间。
信号频率 支持3种频率
发生信号波动幅度 ≥0.05dB G.652黄色保护套管，夹损受光纤品牌和老化程度影响，按优质全新跳线定标。
纤芯内光强显示：强度条显示 G.652黄色保护套管，夹损受光纤品牌和老化程度影响，按优质全新跳线定标。
纤芯光方向指示：支持 G.652黄色保护套管，夹损受光纤品牌和老化程度影响，按优质全新跳线定标。
单次最大震动时间：<10s
夹纤损耗：<1.0dB G.652黄色保护套管，夹损受光纤品牌和老化程度影响，按优质全新跳线定标。

红光源功能

接口 2.5mm通用接口
波长 650±20nm
输出功率 >10mW
模式 CW / 2±0.5Hz闪烁

公共参数

屏幕 :有
电池 ：按续航要求选择
电量指示：支持
续航时间：>12H;
使用模型：每隔5分钟测试一次
充电接口：USB Type-C接口
充电时间：<5h
工作温度：-10~45℃
工作温度：-20~60℃
尺寸：<270mm*55mm*50mm

注意

1.所有指标均在23±5℃在1550nm下测定。
2.测试按全新跳线的G.652黄色保护套标定。
3.室内光照条件。

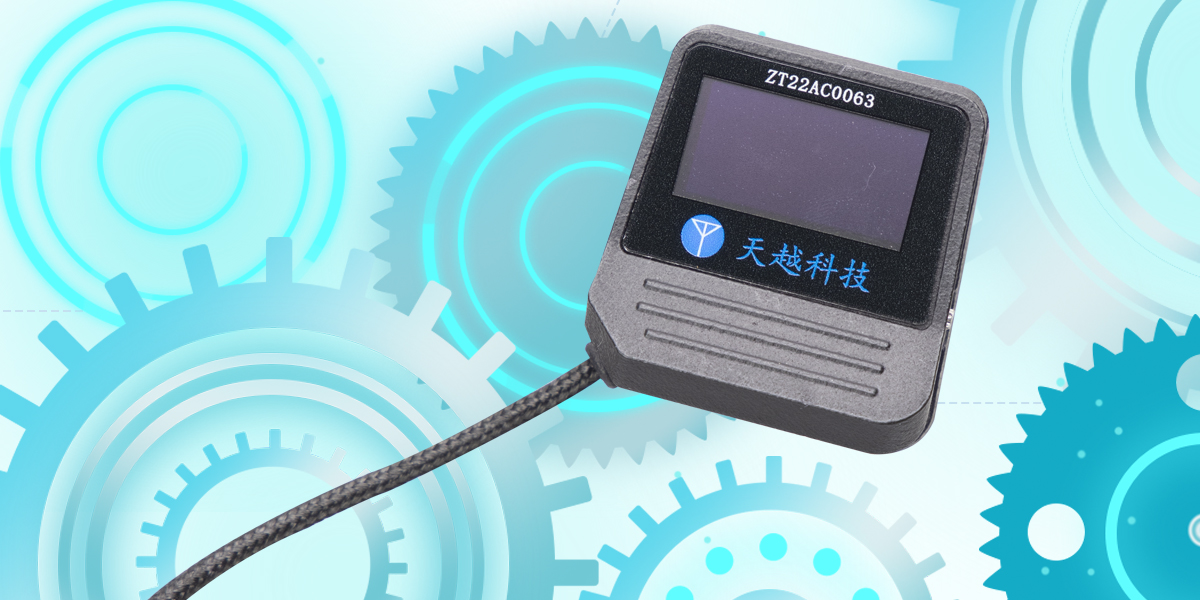

探测器

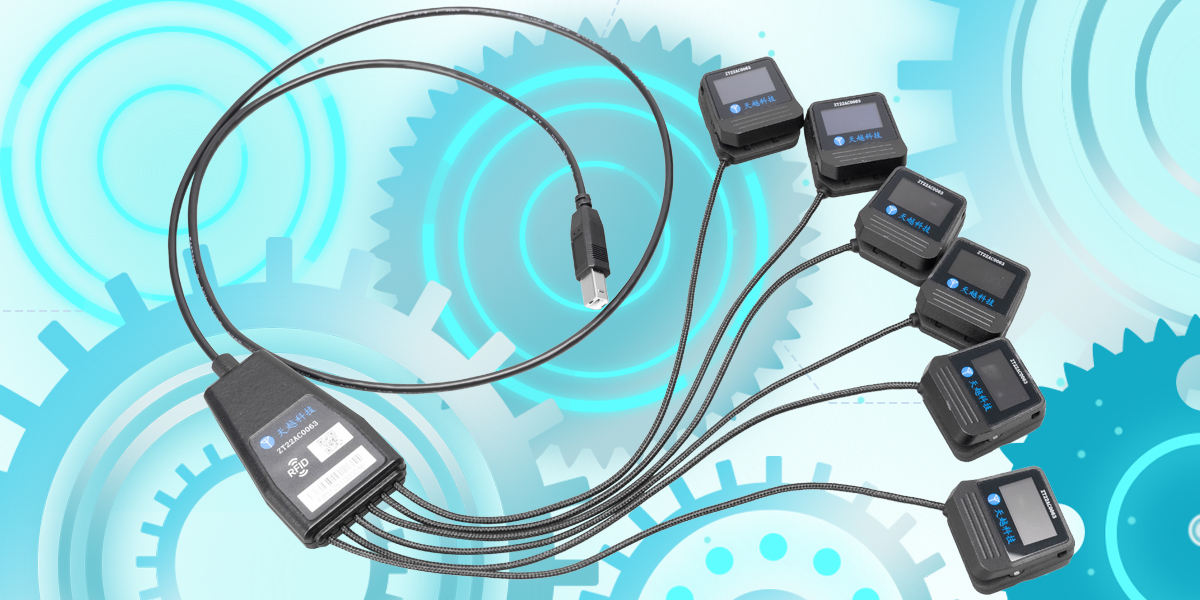

探测器串

包含探测器数量：标配6个有线连接，一串包含6个探测器夹具
探测器类型：标配InGaAs
可测量波长：标配1300~1600nm
测试范围：标配-25dBm~+10dBm@1550nm 指光纤内光功率数值
夹持光纤类型：标配2mm/3mm单模跳线G652和G655光纤
光方向判断：标配支持
对纤结果判别：标配显示屏显示结果(样机为OLED显示屏，量产为LCD段码屏)
夹纤损耗：标配≤1.0dB@1550nm ≤0.2dB@1310nm G.652黄色保护套管，夹损受光纤品牌和老化程度影响，按优质全新跳线定标。
探测器尺寸：标配<40x35x30mm
探测器重量：标配<35g
RFID标签：标配有需要定制RFID不干胶标签
二维码：标配有

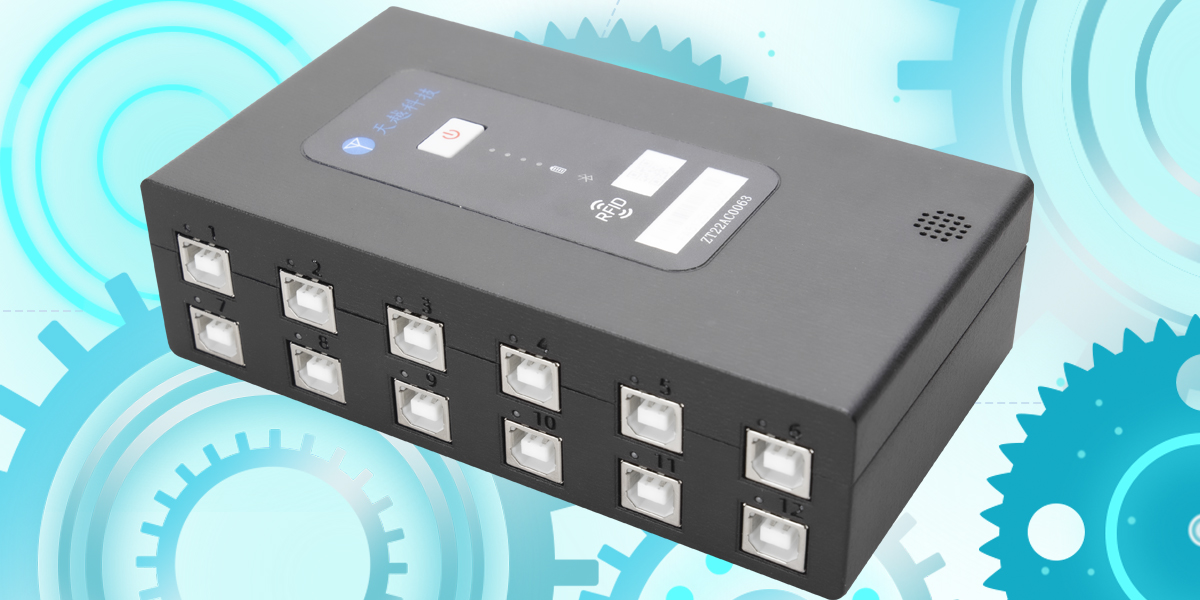

数据主机

主机

接口数量：标配12（每个接口下挂6个探测器。总探测器数量为72个，量产前再讨论是否扩容）
蓝牙：标配支持(蓝牙版本4.0以上，通信距离大于40米，支持mesh组网，级联数量≥100)
磁吸功能：标配支持
电池容量：标配按续航要求选择
续航 ：标配>12小时
充电时间：标配充电时间<5H
充电指示：标配有
充电接口：标配 Type-C
主机尺寸：标配 <275x100x200mm
主机重量：标配 <5Kg

公共参数

工作温度：标配 -10~50℃
存储温度：标配 -20~60℃
相对湿度：标配 <95% 不结露

使用说明

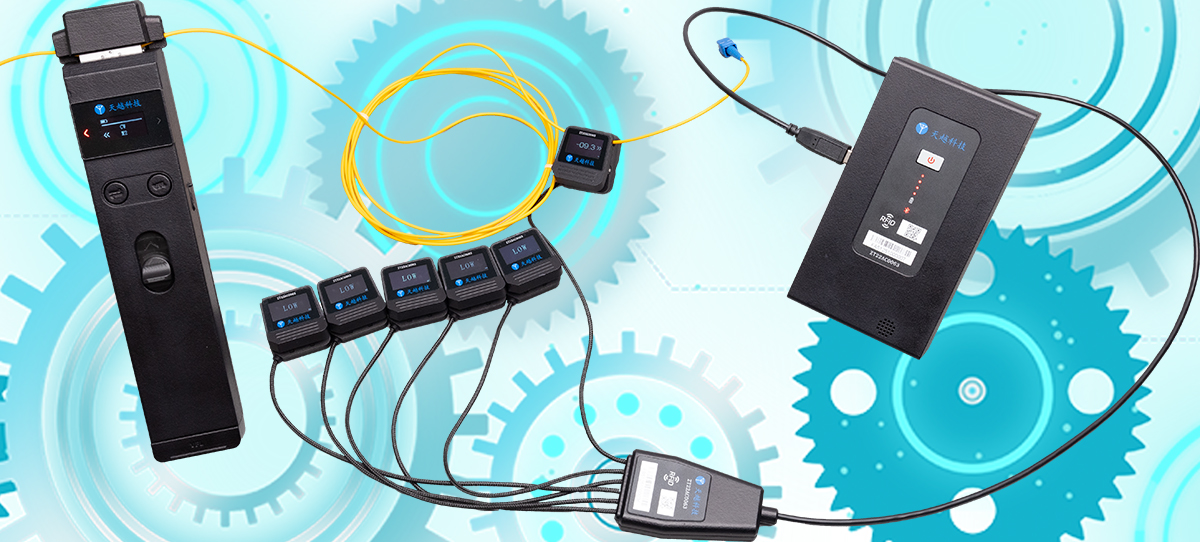

探测器通过USB线缆与数据主机相连，部署在光纤架B端，可选择多组探测器，将B端跳纤全部夹持，振动发生器依次夹持A端跳纤，其中A端为光信号上游(源端)，B端为光信号下游(目的端)，光信号上下游方向可通过发生器与探测器识别。
